MYCY14-1B斜盤式定級變量柱塞泵/馬達

CY14 型軸向柱塞泵是采用配油盤配油、缸體旋轉的軸向柱塞泵。由于滑靴和變量頭之間、配油盤和缸體之間采用了液壓靜力平衡結構，因而與其它類型的泵相比，具有結構簡單、體積小、效率高、壽命長、重量輕、自吸能力強等優點。它適用于機床、鍛壓、冶金、工程...

獲取報價下載說明書

售后服務熱線
180-1286-1519

廠家直銷

品質保障

閃電發貨

服務無憂

產品概述
型號說明
結構剖視
工作原理
技術參數
外形尺寸

產品概述：

CY14 型軸向柱塞泵是采用配油盤配油、缸體旋轉的軸向柱塞泵。由于滑靴和變量頭之間、配油盤和缸體之間采用了液壓靜力平衡結構，因而與其它類型的泵相比，具有結構簡單、體積小、效率高、壽命長、重量輕、自吸能力強等優點。

它適用于機床、鍛壓、冶金、工程、礦山等機械及其它液壓傳動系統中。該泵只需要換馬達配油盤亦可作液壓馬達使用。

型號說明：

結構剖視：

特性曲線

工作原理：

主體部分（參見結構剖）由傳動軸帶動缸體旋轉，使均勻分布在缸體上的七個柱塞繞傳動軸中心線轉動，通過中心彈簧將柱滑組件中的滑靴壓在變量頭（或斜盤）上。這樣，柱塞隨著缸體的旋轉而作往復運動，完成吸油和壓油動作。

這種泵是依靠內控（也可以用外控）油壓操縱變量機構。該泵的壓力調節范圍比較小，油壓在3~4Mpa時產生變量后，流量迅速減小至所要求的高壓流量值。這種泵實際上相當于高低壓組合泵，泵的驅動功率選擇可以參照壓力補償變量泵的功率選擇方法進行計算。
來自主體部分的高壓油，進入下法蘭下腔（d），當彈簧力大于作用在推桿下端面積上的液壓力時，推動變量活塞向下移動，使泵的流量增加。當作用在推桿下端面積上的液壓力大于彈簧的作用力時，變量活塞向上移動，使泵的流量減少。

調節變量特性時，根據所需流量和壓力變化范圍，調節調整套，使泵終級壓力時的流量不再發生變化，然后調整調節螺桿使泵流量剛發生變化時初始壓力符合要求。

技術參數：

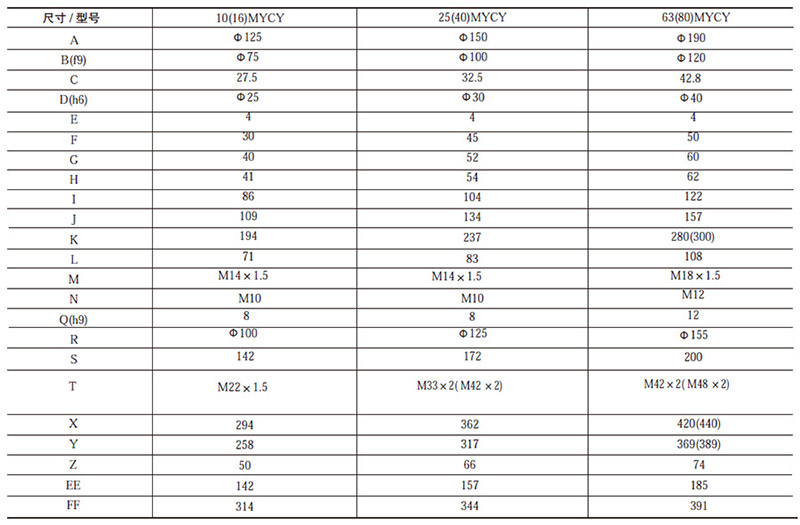

外形尺寸：
